Каталог: Лампы и комплектующие к ним
|
|
Содержание:
|
Люминесцентные лампы и комплектующие к ним |
Люминесцентные лампы - одни из самых надежных, долговечных и экономически выгодных видов ламп. Другие их преимущества - невысокая температура нагрева во время эксплуатации, повышенная световая отдача. Замена люминесцентными лампами традиционных ламп накаливания дает ощутимую выгоду за счет экономии электроэнергии.
Люминесцентные лампы относятся к типу газоразрядных источников света. Основным источником оптического излучения в люминесцентных лампах является разряд в газе, который после преобразования покрытием люминофора превращается в видимый свет.
Наиболее распространены ртутные люминесцентные лампы, в которых в парах ртути происходит разряд, излучающий в ультрафиолетовом спектре.
Люминесцентные лампы необходимо утилизировать установленным образом.
На данный момент существует огромный выбор форм, длины и размеров люминесцентных ламп, который удовлетворит любым запросам к комплектации систем освещения самых разных помещений.
Люминесцентные трубчатые лампы (линейные) выполнены в форме прямой трубки.
Диаметр трубки обозначается так называемым Т-размером. После буквы Т идет значение диаметра в восьмых частях дюйма. Например, существуют люминесцентные лампы Т4, Т5, Т8 и т.д. То есть, маркировка T8 обозначает размер в 26 мм, а T12 - в 38 мм. Буква G указывает на тип цоколя. Буква W – на напряжение. Так, например, люминесцентная лампа 8W G5 расшифровывается как лампа на 8 ватт, тип цоколя – G5.
Подключение люминесцентных ламп необходимо производить с помощью пуско-регулирующих устройств (балластов). Пускорегулирующая аппаратура (ПРА) для люминесцентных ламп также помогает избавиться от мерцания и гула, увеличивает экономичность. Существуют балласты двух типов - электромагнитный балласт (дроссель) и электронный балласт (ЭПРА). С электромагнитным балластом для автоматического регулирования процесса зажигания лампы должен применяется пускатель (стартер).
Также для подключения линейных люминесцентных ламп используются такие вспомогательные элементы как ламподержатели (патроны), стартеродержатели (патроны для стартера) и держатели для ламп (клипсы).
Линейные люминесцентные лампы |
|
|
Люминесцентные лампы применяются для освещения помещений, в рекламном производстве: для подсветки световых коробов и объёмных букв, для внутренней подсветки в игровых автоматах, а также для освещения рекламно-выставочных стендов, витрин, залов торговых центров и для других целей - везде, где нужен яркий белый свет. Более рассеянный, чем у других источников, свет и разнообразие размеров люминесцентных ламп позволяют подсветить большую площадь.
Для создания равномерного светового поля рекомендуем располагать лампы на расстоянии 30 см друг от друга. Небольшие монтажные размеры системы подсветки, собранной на основе люминесцентных ламп, дают возможность незаметно расположить её за козырьком на стенах, потолке или в алюминиевом профиле.
Спектр излучения, который имеют энергосберегающие люминесцентные лампы, зависит от состава люминофора, покрывающего ее внутренние стенки. Разный состав дает разную цветовую температуру. Лампы с температурой цвета 6400 К называют "люминесцентными лампами дневного света".
Вы можете купить в Санкт-Петербурге люминесцентные лампы от 1 штуки по розничным ценам, цены на оптовые поставки уточняйте у наших менеджеров.
«OSRAM»  |
«General Electric»  |
«PHILIPS»  |
«NARVA»  |
«SYLVANIA»  |
| |
Тип |
Мощность, Вт |
Цвет освещения |
Диаметр, мм |
Длина, мм |
Цоколь |
Производитель |
Т8
G13 |
Т5
G5 |
Т8 4W/010 |
4 |
холодный дневной |
16 |
136 |
G5 |
"Narva" |
| Т8 6W/010 |
6 |
холодный дневной |
16 |
212 |
G5 |
"Narva" |
| Т8 6W/54 |
6 |
холодный дневной |
16 |
212 |
G5 |
"Sylvania" |
| Т8 18W/765 |
18 |
холодный дневной |
26 |
590 |
G13 |
"Osram" |
| Т8 30W/54 |
30 |
холодный дневной |
26 |
895 |
G13 |
"Philips" |
| Т8 30W/765 |
30 |
холодный дневной |
26 |
895 |
G13 |
"Osram" |
| Т8 30W/33 |
30 |
нейтральный белый |
26 |
900 |
G13 |
"General Electric" |
| Т8 36/765 |
36 |
холодный дневной |
26 |
1200 |
G13 |
"Osram" |
| Т8 58/765 |
58 |
холодный дневной |
26 |
1500 |
G13 |
"Osram" |
| |
| T5 24W/865 |
24 |
холодный дневной |
16 |
550 |
G5 |
"Sylvania" |
| T5 39W/865 |
39 |
холодный дневной |
16 |
850 |
G5 |
"Sylvania" |
| T5 49W/865 |
49 |
холодный дневной |
16 |
1450 |
G5 |
"Sylvania" |
| T5 54W/865 |
49 |
холодный дневной |
16 |
1150 |
G5 |
"Sylvania" |
|
Кольцевые люминесцентные лампы (лампа-кольцо) |
|
Кольцевые люминесцентные лампы или лампа-кольцо - это обычные газоразрядные лампы в которых ультрафиолетовое излучение преобразуется в свет при помощи люминофора, которым покрыта внутренняя сторона стеклянной колбы. Принцип работы кольцевых люминесцентных ламп не отличается от обычных люминесцентных ламп, отличие заключается только в их форме. Кольцевые лампы позволяют при меньших габаритных размерах получить большую освещенность.
Кольцевые люминесцентные лампы широко применяются в рекламе, медицинской и косметологической технике, архитектурном освещении, промышленных зданиях, железнодорожных вагонах и др.
Вы можете купить в Санкт-Петербурге кольцевые лампы от 1 штуки по розничным ценам, цены на оптовые поставки уточняйте у наших менеджеров.
«SYLVANIA» |
| |
Тип |
Мощность, Вт |
Цвет освещения |
Диаметр лампы, мм |
Диаметр кольца, мм |
Цоколь |
Производитель |
 |
T9 22W/54 |
22 |
холодный дневной |
26 |
216 |
G10q |
"Sylvania" |
| T9 32W/54 |
32 |
холодный дневной |
26 |
305 |
G10q |
"Sylvania" |
|
|
Люминесцентные лампы и комплектующие к ним |
Электромагнитные ПРА (дроссели, балласты, ЭМПРА) для подключения люминесцентных ламп |
|
Описание
Электромагнитный балласт (дроссель) подключается последовательно с люминесцентной лампой. Параллельно лампе подключается стартер. Дроссель формирует за счёт самоиндукции запускающий импульс, а также ограничивает ток через лампу. Преимуществом электромагнитного балласта является простота конструкции и невысокая цена. Недостатки: мерцание ламп, относительно долгий запуск, большее потребление энергии по сравнению с электронным балластом, возможен гул дросселя.
- малые помехи;
- минимальные потери;
- маленький размер;
- долгий срок службы.
«ELT»  |
«Helvar»  |
| Лампа |
Дроссель / Балласт |
| Тип лампы |
Мощность х кол-во ламп |
Ток лампы (А) |
Класс |
Масса, кг |
Мощность |
λ |
Темп. разница
Δt (°C) |
Тип |
Производитель |
G13 |
G10q
26 мм |
15W х 1 |
0.31 |
B2 |
0.55 |
- |
0.31 |
50/95 |
L15 A-P |
"Helvar" |
| 18W х 1 |
0.37 |
C |
0.51 |
- |
0.35 |
65/90 |
L18 A-L |
"Helvar" |
| 18W х 1 |
- |
D |
- |
20W |
- |
- |
SE1 2/22-SC-2 |
"ELT" |
| 20W х 1 |
0.37 |
C |
0.51 |
- |
0.38 |
65/90 |
L18 A-L |
"Helvar" |
| 25W х 1 |
0.29 |
B2 |
0.55 |
- |
0.46 |
40/95 |
L15 A-P |
"Helvar" |
| 30W х 1 |
- |
D |
- |
30W |
- |
65/150 |
SE1 3/22-SC |
"ELT" |
| 36W х 1 |
- |
D |
- |
40W |
- |
65 |
SE1 4/22-SC-2 |
"ELT" |
| 18W х 2 |
- |
D |
- |
40W |
- |
65 |
SE1 4/22-SC-2 |
"ELT" |
| 58W х 1 |
0.68 |
С |
- |
65W |
0.52 |
60/160 |
AC1 6/22-SC |
"ELT" |
ЭПРА - электронные балласты (КНР) |
|
Описание
Электронные балласты для подключения электролюминесцентных ламп Т5 и Т8. Корпус - алюминиевый, по бокам отверстия под крепеж.
ЭПРА могут применяться как внутри, так и снаружи помещений (при условии защиты от попадания влаги).
|
|
| ЭПРА «Helvar» |
ЭПРА (Китай) |
| Лампа |
ЭПРА |
| Тип лампы |
Мощность х кол-во ламп |
Ток сети (А) |
Класс |
Масса, кг |
Мощность |
Корпус |
Габаритные размеры, мм |
Тип |
Производитель |
G5 |
24W x 2 |
0.24-0.21 |
A2 BAT |
0.193 |
49 W |
металлический |
280 х 30 х 21 |
EL2x24ngn5 |
"Helvar" |
| 39W x 2 |
0.36-0.32 |
A2 BAT |
0.195 |
81 W |
металлический |
280 х 30 х 21 |
EL2x39/36ngn5 |
"Helvar" |
| 49W x 2 |
0.50-0.45 |
A2 BAT |
0.211 |
105 W |
металлический |
280 х 30 х 21 |
EL2x49ngn5 |
"Helvar" |
| 54W x 2 |
0.53-0.48 |
A2 BAT |
0.206 |
115 W |
металлический |
280 х 30 х 21 |
EL2x54ngn5 |
"Helvar" |
G13 |
18-40W x 2 |
- |
- |
- |
- |
металлический |
153 х 40 х 28 |
220B2-18-40 |
Китай |
| 58-65W x 2 |
- |
- |
- |
- |
металлический |
153 х 40 х 28 |
220B2-60 |
Китай |

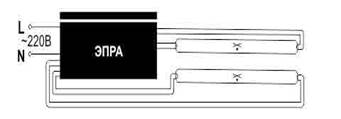

Схема подключения ЭПРА (Китай):
Электронный пуско-регулирующий аппарат (ЭПРА, балласт) для разрядных ламп, используется для обеспечения режима зажигания и стабилизации тока при включении люминесцентных ламп в сеть переменного тока с частотой 50 Гц, номинальным напряжением 220 В.
ЭПРА обладают рядом преимуществ по сравнению с электромагнитными дросселями:
- ЭПРА позволяют подключить люминесцентные лампы без использования стартера.
- ЭПРА обеспечивают стабилизацию силы тока питания лампы, что увеличивает срок ее службы, поскольку токи на пусковых режимах значительно превышают номинальное значение, а это может привести к выходу лампы из строя.
- Исключение из схемы электронного балласта электромагнитного элемента (то есть самой дроссельной катушки) позволило избавиться от шума и повысить коэффициент полезного действия, так как исчезли потери на вихревые токи и нагрев дросселя.
- При помощи балласта зажигание лампы происходит практически мгновенно и без привычного мерцания. В дальнейшем, благодаря схеме автоматической стабилизации тока, обеспечивается ровное свечение без стробоскопических эффектов и вне зависимости от колебаний сетевого напряжения.
- Общее снижение энергопотребления осветительного прибора при использовании ЭПРА может достигать 60%, срок службы источников света (ламп) возрастает примерно на 50%.
- ЭПРА значительно повышают степень безопасности эксплуатации осветительных приборов, поскольку обеспечивают защиту от короткого замыкания и перегрева, подавление радиочастотных помех, отключение неисправных источников света, плавный автоматический перезапуск лампы.
- ЭПРА более легкие, чем электромагнитные дроссели.
Технические характеристики: напряжение сети: 198-242 В.Частота переменного тока: 50-60 Гц.
Стартеры предназначены для запуска люминесцентных ламп и используются в схеме подключения лампы к дросселю. При одиночном подключении лампы к дросселю используют стартеры на напряжение 220 В. При последовательном подключении на один дроссель двух ламп, используют 2 стартера на напряжение 127 В.
-
| Наименование |
Люминесцентная лампа |
Схема подключения |
| Osram St 111 |
4..65 Вт |
одиночная 220В |
| Osram St 151 |
4..22 Вт |
одиночная 127В;
последовательная 220В |
-
 |
 |
1. ПРА
2. Люминесцентная лампа
3. Стартер |
Одиночное соединение
люминесцентных ламп |
Схема последовательного
соединения люминесцентных ламп |
|
|
Ламподержатели (патроны) для люминесцентных ламп |
|
- Описание
- Патроны для Т-ламп отличаются высокой надежностью и безопасностью. Особую роль играют свойства ротора, обеспечивающего надежную теплоизоляцию. Корпус из поликарбоната имеет маркировку температуроустойчивости Т130. Для всех патронов максимально допустимая температура на задней стороне патронов Тм составляет 110°С.
- Чтобы подключить одну трубчатую электролюминесцентную лампу, необходимо 2 патрона. При использовании схемы подключения со стартером, один из патронов выбирается со стартеродержателем. Предлагаются накидные и поворотные (более удобные) ламподержатели.
-
- "LST", Великобритания-Китай
-
- Все изделия фирмы "LST" удовлетворяют национальным и международным стандартам безопасности VDE и имеют надлежащие сертификаты качества CE, РОСТЕСТ.
- Ротор производится из термопластичной пластмассы РВТ (полибутелентерефталата) и обеспечивает долгосрочную тепловую стойкость до 140°С. Фиксация штырьков лампы предотвращает их искривление и обеспечивает хороший контакт.
|
- "A.A.G. STUCCHI", Италия
-
- Компания "A.A.G. STUCCHI" основана в 1944 году, имеет международные сертификаты ISO 9002, ISO 14001, ISO 9001 и является одним из крупнейших в мире производителей компонентов для светотехнической индустрии.
- Степень защиты ламподержателей: IP 20. Номинальный ток и напряжение: 2 А - 250В.
|
-
|
Тип
лампы |
Тип
патрона |
Комплектация |
Крепление |
Код |
Фото |
Чертеж |
Производитель |
G13
26 мм |
накидной |
без стартеро-
держателя |
крепление на винт |
LST 15.501 |
 |
 |
"LST" |
со стартеро-
держателем |
крепление на винт |
LST 15.502 |
 |
 |
"LST" |
| поворотный |
без стартеро-
держателя |
крепление на винт
(акс. угловой
кронштейн 15.013) |
LST 15.513 |
 |
 |
"LST" |
со стартеро-
держателем |
крепление на винт
(акс. угловой
кронштейн 15.013) |
LST 15.553 |
 |
 |
"LST" |
| крепление на цапфы |
LST 15.552 |
 |
 |
"LST" |
G5
16 мм |
накидной |
без стартеро-
держателя |
|
LST 17.501 |
 |
 |
"LST" |
G10q
26 мм |
- |
со стартером |
крепление на защелках |
AAGS 189см |
 |
- |
"A.A.G. STUCCHI" |
|
Клипсы (держатели) для люминесцентных ламп |
|
- Описание
- Держатели для люминесцентных ламп крепятся к опорной поверхности винтом (саморезом) или заклепкой. На одну лампу обычно используют 2 клипсы.
-
- "LST", Великобритания-Китай
-
- Крепежные клипсы изготовлены из хром-никелевой стали.
|
|
Тип (диаметр)
лампы |
Код |
Фото |
Чертеж |
Производитель |
для лампы
Т5 (16 мм) |
LST 17.011 |
 |
 |
"LST" |
для лампы
Т8 (26 мм) |
LST 15.011 |
 |
 |
"LST" |
|
Лампы накаливания для шлейфов Белт-Лайт |
|
|
Лампы накаливания с цоколем Е27, мощностью 10 Вт, напряжение 220 В предназначены для использования в шлейфах типа БЕЛТ ЛАЙТ (BELT LIGHT).
Мощность лампы: 10 W.
Напряжение: 220 V.
Цоколь: Е-27.
Цвет колбы:
Прозрачный: бесцветный, цветной (красный, синий, зелёный, жёлтый).
Матовый: белый, красный, синий, зелёный, жёлтый.
|
Светодиодные лампы для шлейфов BELT-LIGHT (КНР) |
|
| |
 |
 |
| Лампы с 4 и 5 LED |
Лампы с 12 LED |
Светодиодные лампы предназначены для декоративного освещения и для использования в шлейфе БЕЛТ-ЛАЙТ (BELT LIGHT).
Belt-Light - это монтажный шлейф с патронами для установки цветных лампочек. С помощью широкой световой гаммы лампочек можно создавать яркие динамичные панно большого формата, а в комплексе с контроллером - эффект "бегущие огни".
В шлейф можно устанавливать лампы накаливания или светодиодные лампы с цоколем Е27. Мощность лампы должна быть для пластикового шлейфа Belt-Light - не больше 10 Вт, для резинового шлейфа Belt-Light - не больше 15 Вт.
|
| |
| Код |
LED-12 |
LED-G-45 |
LED-G-45 4Led |
| Потребляемая мощность, Вт | 1.0 | 0.4 | 0.4 |
| Количество светодиодов, шт. | 12 | 5 | 4 |
| Вид колбы лампы | "грибок" | шарик | шарик |
| Материал колбы лампы | прозрачный бесцветный пластик | белый светорассеивающий пластик | белый и цветной
светорассеивающий пластик |
| Диаметр колбы, мм | 45 | 45 | 45 |
| Цоколь | Е27 | Е27 | Е27 |
| Напряжение питания, Вт | 220 | 220 | 220 |
| Срок службы (min), час. | 50000 | 50000 | 50000 |
| Цвета: | белый, красный, желтый,
синий, зеленый | белый, красный, желтый,
синий, зеленый, "Мульти" (RGB) | белый, красный, желтый,
синий, зеленый |
| Дополнительная информация |
Внутренняя поверхность колбы лампы
имеет рельеф в виде капель, что
обеспечивает хорошее светорассеивание
и эстетичный внешний вид. |
Лампы "Мульти" плавно меняют цвет,
проходя по всем цветам и оттенкам
RGB-круга. |
Лампы могут иметь белую либо цветную
колбу. Цветная колба усиливает цвет и
яркость светодиодов. |
|
|
|
|
|
|
