Каталог: Светодиодные линейки и ленты (QuaLED и др.)
|
|
Вы можете загрузить прайс-лист на светодиодную продукцию (2011) в формате PDF (208 Kb, ZIP-архив)
Содержание:
-->
Светодиодные линейки и ленты - это очень удобный и часто применяющийся тип подсветки. Благодаря компактным размерам, их можно инсталлировать в большое количество конструкций, которые ранее подсветить не представлялось возможным. Линейки и ленты легко монтируются и закрепляются на поверхности (скотч, клей, клипса). Преимущества светодиодов: экономия электроэнергии, высокий КПД, надёжность, долгий срок службы, чистый цвет свечения, высокая яркость, легкость монтажа, отсутствие излучения, вредного для здоровья. Благодаря низкому напряжению питания, линейки безопасны в применении.
Применение светодиодных линеек и лент в световой рекламе позволяет значительно снизить вес конструкции, повысить безопасность изделия и свести к минимуму затраты на обслуживание рекламных объектов. Линейки и ленты могут заменить такие традиционные источники света, как лампы, неон, дюралайт, в различных светотехнических проектах. LED-линейки можно применять при изготовлении объемных букв, вывесок, для торцевой подсветки, оформления витрин, любых матовых и прозрачных поверхностей и т.д. Подключая к светодиодной линейке или ленте контроллер, можно задавать любые режимы свечения (мигание, бегущая волна, плавное включение и выключение и т.д.), что позволяет воплощать в жизнь самые яркие и оригинальные идеи светодинамики в рекламе.
Также светодиодные линейки и ленты получили широкое распространение для декоративно-художественного светового оформления интерьеров: контражур, подсветка ниш, мебели, лестниц, стеклянных полов, подоконников, аквариумов, различных архитектурных элементов и т.п.
SMD (surface mounted device) светодиоды - светодиоды, изготовленные по современной технологии, предназначенные для монтажа на поверхность печатной платы, а не в отверстия. Отличаются высокой надежностью и длительным сроком службы.
Многокристальные светодиоды - в одном корпусе размещается сразу несколько кристаллов, что обеспечивает в несколько раз больший световой поток при одинаковых габаритных размерах. Могут быть монохромными или полноцветными (RGB), последние позволяют формировать любой оттенок свечения (в том числе и белый), как результат смешения трех цветов.
Сводная таблица: светодиодные линейки и ленты QuaLED
| |
| Код |
Плата |
Вид
платы |
Вид LED |
Цвет |
Кол-во
LED |
Кратность
резки |
Потребляемая
мощность, Вт |
Угол
рассеивания
света |
Длина,
мм |
Ширина,
мм |
Высота,
мм |
Влагозащита |
| Светодиодные ленты |
| 3528UX-66-12VF* |
мягкая |
"горизонтальная" |
SMD |
8 цветов |
330 |
3 LED |
26.40 |
120° |
1000 / 5000 |
8 |
2 |
- |
| 3528UX-66-12VWF* |
3 |
+ |
| 5050RGB-150-12VF |
мягкая |
"горизонтальная" |
SMD, много-
кристальные |
RGB
(мультицвет) |
150 |
3 LED |
36.00 |
120° |
5000 |
10 |
2 |
- |
| 5050RGB-150-12VWF |
3 |
+ |
| 5050UХ3-300-12VF* |
мягкая |
"горизонтальная" |
SMD, много-
кристальные |
6 цветов |
300 |
3 LED |
72.00 / 90.00 |
120° |
5000 |
10 |
2 |
- |
| 5050UХ3-300-12VFW* |
2 |
+ |
| 0335UХ-96-12VF* |
мягкая |
"вертикальная" |
SMD |
6 цветов |
480 |
3 LED |
38.40 |
120° |
5000 |
8 |
|
- |
| 0335UХ-96-12VWF* |
5 |
+ |
| Светодиодные линейки |
| 5074UX-18-12VF* |
средней
мягкости |
"вертикальная" |
цилиндри-
ческие |
5 цветов |
18 |
3 LED |
1.50 |
100° |
300 |
2 |
15 |
- |
| 5084UX-30-12VL* |
жесткая |
"горизонтальная" |
цилиндри-
ческие |
5 цветов |
30 |
3 LED |
2.40 |
60° |
375 |
10 |
1 |
- |
|
|
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый), P - pink (розовый). |
|
Гибкие ленты с SMD-светодиодами |

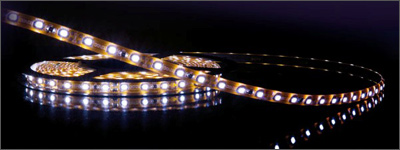

Гибкая монохромная SMD-светодиодная лента QuaLED (КНР) |
 |
|
| |
-
|
|
- Описание
-
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED), линии возможного разреза отмечены;
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона ленты самоклеящаяся;
- интерьерное применение;
- 7 видов расцветки.
|
-
- Технические характеристики
-
| Код |
3528UХ-66-12VF* |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты (5 м) | 26.4 Вт |
| Потребляемая мощность 3 LED | 0.24 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 2.2 А |
| Размеры изделия (Д x Ш x В) | 1000 х 8 х 2 мм
5000 x 8 x 2 мм |
| Количество светодиодов в ленте | 330 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 80 г |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый), WC (холодный белый) P - pink (розовый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый | Теплый
белый | Холодный
белый | Розовый |
Длина волны (нм) /
цветовая температура (К) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | 5500 | 3000 ± 200 K | 8500 | |
Сила света
одного LED (мкд) | 200 | 200 | 600 | 150 | 700 | 500 | | |
| Световой поток (лм) | 660 | 660 | 1320 | 330 | 1980 | 1800 | 1980 | |
|
|

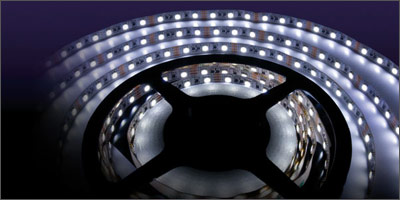

Гибкая влагозащищенная монохромная SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
|
|
- Описание
-
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED), линии возможного разреза отмечены;
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона ленты самоклеящаяся;
- надежная влагозащита (IP65) для уличного применения;
- 7 видов расцветки.
|
-
- Технические характеристики
-
| Код |
3528UХ-66-12VWF* |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты (5 м) | 26.4 Вт |
| Потребляемая мощность 3 LED | 0.24 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 2.2 А |
| Размеры изделия (Д x Ш x В) | 1000 х 8 х 2 мм
5000 x 8 x 3 мм |
| Количество светодиодов в ленте | 330 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 145 г |
| Степень влагозащиты | IP 65 |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый), P - pink (розовый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый | Теплый
белый | Розовый |
Длина волны (нм) /
цветовая температура (К) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | 5500 | 3000 ± 200 K | |
Сила света
одного LED (мкд) | 200 | 200 | 600 | 150 | 700 | 500 | |
| Световой поток (лм) | 660 | 660 | 1320 | 330 | 1980 | 1800 | |
|
|

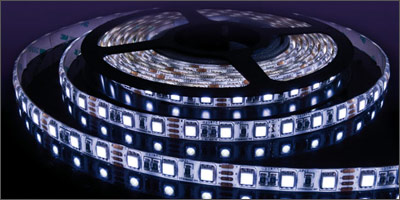

Гибкая RGB (мультицвет) SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
|
|
- Описание
-
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED);
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона линейки самоклеящаяся;
- интерьерное применение;
- получение белого света смешением цветов по технологии RGB (3 кристалла в одном LED);
- красный, зеленый и синий цвета можно контролировать по-отдельности;
- с помощью контроллера возможна динамическая смена цветов в пределах RGB-круга.
|
-
- Технические характеристики
-
| Код |
5050RGB-150-12VF |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты | 36.0 Вт |
| Потребляемая мощность 3 LED | 0.72 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 3.0 А |
| Размеры изделия (Д x Ш x В) | 5000 x 10 x 2 мм |
| Количество светодиодов в ленте | 150 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 90 г |
| Кратность резки | 3 LED |
-
-
| Цвет излучаемого света | Красный | Зеленый | Синий |
| Длина волны (нм) | 623 ± 5 | 520 ± 5 | 465 ± 5 |
Сила света
одного LED (мкд) | 600 | 1300 | 300 |
| Световой поток (лм) | 315 | 735 | 147 |
|
|
Гибкая влагозащищенная RGB (мультицвет) SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
- Описание
-
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED);
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона ленты самоклеящаяся;
- надежная влагозащита (IP65) для уличного применения;
- получение белого света смешением цветов по технологии RGB (3 кристалла в одном LED);
- красный, зеленый и синий цвета можно контролировать по-отдельности;
- с помощью контроллера возможна динамическая смена цветов в пределах RGB-круга.
-
- Технические характеристики
-
| Код |
5050RGB-150-12VWF |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты | 36.0 Вт |
| Потребляемая мощность 3 LED | 0.72 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 3.0 А |
| Размеры изделия (Д x Ш x В) | 5000 x 10 x 3 мм |
| Количество светодиодов в ленте | 150 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 183 г |
| Степень влагозащиты | IP 65 |
| Кратность резки | 3 LED |
-
-
| Цвет излучаемого света | Красный | Зеленый | Синий |
| Длина волны (нм) | 623 ± 5 | 520 ± 5 | 465 ± 5 |
Сила света
одного LED (мкд) | 600 | 1300 | 300 |
| Световой поток (лм) | 315 | 735 | 147 |
|
|
Гибкая супер-яркая монохромная SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
- Описание
-
- многокристальные (3 кристалла в одном корпусе) сверх-яркие SMD-светодиоды с широким углом излучения (120°);
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED);
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона светодиодной линейки самоклеящаяся;
- интерьерное применение;
- 6 видов расцветки.
|
-
- Технические характеристики
-
| Код |
5050UХ3-300-12VF* |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты | 72 Вт (R, Y, G, B)
или 90 Вт (W, WY) |
| Потребляемая мощность 3 LED | 0.72 Вт (R, Y, G, B)
или 0.9 Вт (W, WY) |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 6 А (R, Y, G, B)
7.5 A (W, WY) |
| Размеры изделия (Д x Ш x В) | 5000 x 10 x 2 мм |
| Количество светодиодов в ленте | 300 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 100 г |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый | Теплый
белый |
Длина волны (нм) /
координаты цветности (X,Y) /
цветовая температура (К) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | X=0.31
Y=0.32 | 2800 - 3500 K |
Сила света
одного LED (мкд) | 1200 | 1200 | 2400 | 800 | 4500 | 4500 |
| Световой поток (лм) | 1800 | 1800 | 3600 | 1500 | 4800 | 4800 |
|
|
Гибкая супер-яркая влагозащищенная монохромная SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
- Описание
-
- многокристальные (3 кристалла в одном корпусе) сверх-яркие SMD-светодиоды с широким углом излучения (120°);
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED);
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- обратная сторона светодиодной линейки самоклеящаяся;
- надежная влагозащита (IP65) для уличного применения;
- 6 видов расцветки.
|
-
- Технические характеристики
-
| Код |
5050UХ3-300-12VFW* |
| Угол рассеивания света | 120° |
| Потребляемая мощность ленты | 72 Вт (R, Y, G, B)
или 90 Вт (W, WY) |
| Потребляемая мощность 3 LED | 0.72 Вт (R, Y, G, B)
или 0.9 Вт (W, WY) |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 6 А (R, Y, G, B)
7.5 A (W, WY) |
| Размеры изделия (Д x Ш x В) | 5000 x 10 x 2 мм |
| Количество светодиодов в ленте | 300 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес ленты | 200 г |
| Степень влагозащиты | IP 65 |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый | Теплый
белый |
Длина волны (нм) /
координаты цветности (X,Y) /
цветовая температура (К) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | X=0.31
Y=0.32 | 2800 - 3500 K |
Сила света
одного LED (мкд) | 1200 | 1200 | 2400 | 800 | 4500 | 4500 |
| Световой поток (лм) | 1800 | 1800 | 3600 | 1500 | 4800 | 4800 |
|
|
Гибкая влагозащищенная и интерьерная монохромная SMD-светодиодная лента QuaLED (КНР) |
|
|
| |
-
- Описание
-
- вертикальное расположение светодиодов (торцевая подсветка);
- мягкая и гибкая печатная плата;
- широкий угол излучения светодиодов (120°);
- регулируемая длина (кратность резки - 3 LED), линии возможного разреза отмечены;
- высокая устойчивость к статическому электричеству;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- есть интерьерная (IP 65) и влагозащищенная лента (влагозащищенная подходит для уличного применения - IP 67);
- 6 видов расцветки.
-
- Технические характеристики
-
| Код |
0335UХ-96-12VF* |
0335UХ-96-12VFW* |
| Угол рассеивания света |
120° | 120° |
Потребляемая мощность
светодиодной ленты |
38.4 Вт | 38.4 Вт |
| Потребляемая мощность 3 LED |
0.24 Вт | 0.24 Вт |
| Рабочее напряжение (постоянное) |
12 В | 12 В |
| Сила тока |
3.2 А | 3.2 А |
| Размеры изделия (Д x Ш x В) |
| 5000 x 8 x 5 мм |
| Количество светодиодов в ленте |
480 шт. | 480 шт. |
| Рабочая температура |
от -20°С до +60°С | от -20°С до +60°С |
| Вес светодиодной ленты |
| 150 г |
| Степень влагозащиты |
IP 65 | IP 67 |
| Кратность резки |
3 LED | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый), WY (теплый белый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый | Теплый
белый |
Длина волны (нм) /
цветовая температура (К) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | 5500 ± 200 К | 3300 ± 200 K |
Сила света
одного LED (мкд) | 300 | 300 | 900 | 300 | 1000 | 900 |
| Световой поток (лм) | 96 | 96 | 192 | 96 | 192 | 180 |
|
|
|
Гибкие "вертикальные" светодиодные линейки |
Гибкая монохромная светодиодная линейка QuaLED (КНР) |
|
|
| |
-
|
|
- Описание
-
- печатная плата средней мягкости, позволяет легко изгибать линейку;
- регулируемая длина (кратность резки - 3 LED);
- может использоваться как отдельное изделие, так и в шлейфе, соединение нескольких линеек в шлейф - последовательное;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- для этой модели можно дополнительно приобрести держатели и коннекторы;
- 5 видов расцветки.
|
-
- Технические характеристики
-
| Код |
5074UX-18-12VF* |
| Угол рассеивания света | 100° |
| Потребляемая мощность линейки | 1.5 Вт |
| Потребляемая мощность 3 LED | 0.25 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 0.12 А |
| Размеры изделия (Д x Ш x В) | 300 x 2 x 15 мм |
| Количество светодиодов в линейке | 18 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес линейки | 8 г |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый |
Длина волны (нм) /
координаты цветности (X,Y) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | X=0.31
Y=0.32 |
Сила света
одного LED (мкд) | 200 | 200 | 1100 | 200 | 1100 |
| Световой поток (лм) | 18 | 18 | 36 | 15 | 36 |
-
-
- Комплектующие к 5074UX-18-12VF:
-
| Код | Фото | Наименование | Описание |
| 9002 |
 |
Держатель для
5074UX-18-12VF |
Пластиковые клипсы для крепления светодиодных линеек
к рабочей поверхности. |
| XH-2P |
 |
Коннектор для
5074UX-18-12VF |
Монтажный элемент для быстрого соединения светодиодных линеек
в шлейф - включает в себя монтажный провод,
длиной 10 см, с разъемами с обеих сторон. |
|
|
|
Гибкие светодиодные ленты |
Гибкая светодиодная лента LED FLEXIBLE LISTEL LIGHT (outdoor) |
|
| |
-
- Описание
- LED FLEXIBLE LISTEL LIGHT - представляет собой гибкую ленту, с вертикально размещенными на ней светодиодами (LED). Линейки устанавливаются на пластиковых держателях, которые крепятся к установочной поверхности с помощью винтов или двухсторонней клеящей ленты.
-
- Применение
- Гибкая светодиодная лента предназначена для декоративного освещения и подсветки объемных букв, различных световых конструкций.
-
- Преимущества:
-
- низкое энергопотребление;
- доступная цена;
- длительный срок службы;
- небольшой вес, простота установки и замены;
- стойкость к перепадам температур, атмосферным осадкам.
- Технические характеристики
-
| Код |
FLF99-1М-12V |
| Количество светодиодов, шт. |
99 |
| Длина, мм |
1000 |
| Ширина, мм |
7.6 |
| Высота, мм |
12 |
| Мощность, Вт |
7.92 |
| Напряжение питания, В |
12 |
| Влагозащита |
IP44 |
| Цвет |
белый |
|
|
|
Жесткие светодиодные линейки для торцевой подсветки |
Жесткая монохромная светодиодная линейка QuaLED (КНР) |
|
|
| |
-
|
|
- Описание
-
- жесткая печатная плата;
- регулируемая длина (кратность резки - 3 LED);
- может использоваться как отдельное изделие, так и в шлейфе;
- стабильность работы и долгий срок службы (min. 10 000 часов);
- применяется для торцевой светодиодной подсветки вывесок (устанавливается в алюминиевый профиль);
- для этой модели можно дополнительно приобрести держатели и коннекторы;
- 5 видов расцветки.
|
-
- Технические характеристики
-
| Код |
5084UХ-30-12VL* |
| Угол рассеивания света | 60° |
| Потребляемая мощность линейки | 2.4 Вт |
| Потребляемая мощность 3 LED | 0.24 Вт |
| Рабочее напряжение (постоянное) | 12 В |
| Сила тока | 0.2 А |
| Размеры изделия (Д x Ш x В) | 375 x 10 x 1 мм |
| Количество светодиодов в линейке | 30 шт. |
| Рабочая температура | от -20°С до +60°С |
| Вес линейки | 10 г |
| Кратность резки | 3 LED |
* Х: R - red (красный), Y - yellow (желтый), G - green (зеленый), B - blue (синий), W - white (белый).
-
-
| Цвет излучаемого света | Красный | Желтый | Зеленый | Синий | Белый |
Длина волны (нм) /
координаты цветности (X,Y) | 623 ± 5 | 585 ± 5 | 520 ± 5 | 465 ± 5 | X=0.31
Y=0.32 |
Сила света
одного LED (мкд) | 200 | 200 | 1000 | 300 | 800 |
| Световой поток (лм) | | | | | |
-
-
- Комплектующие к 5084UХ-30-12VL:
-
| Код | Фото | Наименование | Описание |
| 9006 |
 |
Держатель для
5084UХ-30-12VL |
Пластиковые клипсы для крепления светодиодных линеек
к рабочей поверхности. |
| EH-2P |
 |
Коннектор для
5084UХ-30-12VL |
Монтажный элемент для быстрого соединения светодиодных линеек
в шлейф - включает в себя монтажный провод,
длиной 10 см, с разъемами с обеих сторон. |
|
|
|
|
|
|
© Гельветика-Т. 2002-2011 г.
Замечания и пожелания по оформлению и содержанию сайта Вы можете направлять по адресам:
maria@helvetica-spb.ru
|
|
|
|
