Изготовление вывески из объемных букв для светодиодной подсветки



Задача: изготовить вывеску, обозначающую вход в торговый зал.

Изготовление вывески, светодиодный конструктор Инструменты: карандаш, ножницы, монтажный нож, паяльник и всё, что нужно для пайки.

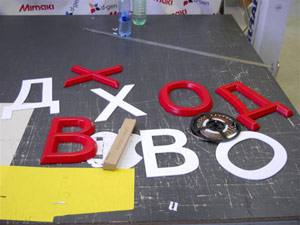

Расходные материалы: конструктор, представляющий собой формованные буквы из полистирола с подложкой из ПВХ, светодиодная лента, блок питания, провода, клеммные колодки, двусторонняя клеящая лента, жесткая основа для вывески.

Изготовление вывески, светодиодный конструктор

  1. Рассчитываем длину светодиодной ленты. В таблице находим интересующую нас букву. Например, "В" - на нее нужно 45 светодиодов. Умножаем это число на 1.5 см - получаем 67.5 см. Это и будет длиной светодиодной ленты.

  2. Выбираем блок питания. Блока питания с выходной мощностью 60 W хватает примерно на 5 м светодиодной линейки.
    Изготовление вывески, светодиодный конструктор

  3. Делаем заготовки: зачищаем провода длиной, примерно, 7 см.
    Изготовление вывески, светодиодный конструктор

  4. Если задняя подложка не влезает в корпус буквы, подгоняем ее макетным ножом.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  5. С помощью линейки и карандаша находим среднюю линию задней стенки буквы. По этой линии крепим светодиодную ленту. Лента - самоклеящаяся, надо только снять с нее подложку.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор
    Изготовление вывески, светодиодный конструктор

  6. Отрезаем ленту там, где нарисованы ножницы. Сгибать ее надо между светодиодами - там, где нет светодиодного моста (черный квадратик).
    Изготовление вывески, светодиодный конструктор

  7. Рядом со значком ножниц на ленте есть 2 кружочка, к ним припаиваем провода (заготовки).
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  8. Проверяем работоспособность буквы.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  9. Выводим провода наружу.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор
    Изготовление вывески, светодиодный конструктор

  10. Герметизируем букву.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  11. Делаем основу вывески. В нашем случае это ПВХ, толщиной 3 мм, с накатанной на него пленкой.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  12. Крепим буквы. Для крепления используем двухстороннюю клейкую ленту.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

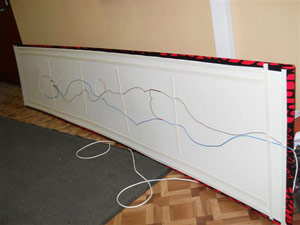

  13. Все провода от букв замыкаем в одну цепь и подключаем к блоку питания.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор

  14. Вешаем на стену с помощью двустороннего скотча и радуемся.
    Изготовление вывески, светодиодный конструктор Изготовление вывески, светодиодный конструктор


  Стоимость вывески

Материал Цена, руб. Количество Общая
стоимость, руб.
Буква466.0041864.00
Светодиодная лента372.0031116.00
Двухсторонний скотч723.00 723.15
ПВХ766.35 766.30
Печать450.00 450.00
Итого: 4919.45

Время работы - 3 часа.
