| Страница 24. |
|
Рисунок 7: Система ГТС-35 и ГТС-35V. Узел крепления вертикальной направляющей ГТ-52 и углового кронштейна ГТ-041. Вертикальный разрез.
|
| Страница 25. |
Рисунок 8: Система ГТС-35 и ГТС-35V. Узел крепления вертикальной направляющей ГТ-52 и углового кронштейна ГТ-041. Горизонтальный разрез.
|
| Страница 26. |
Рисунок 9: Система ГТС-35. Облицовочные панели из композита кассетного типа.
|
| Страница 27. |
Рисунок 10: Система ГТС-35V. Облицовочные панели из композита кассетного типа.
|
| Страница 28. |
Рисунок 11: Система ГТС-35V. Общий вид фасада.
|
| Страница 29. |

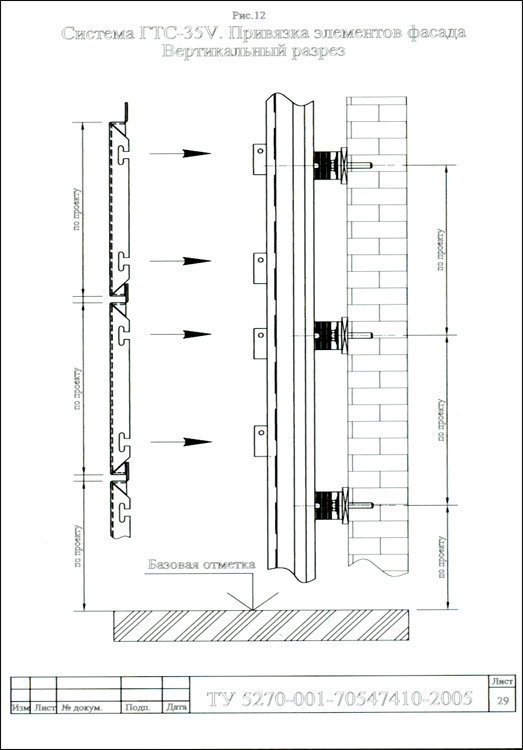

Рисунок 12: Система ГТС-35V. Привязка элементов фасада.
|
| Страница 30. |
Рисунок 13: Система ГТС-35. Общий вид фасада.
|
| Страница 31. |
Рисунок 14: Система ГТС-35. Привязка элементов фасада.
|
