| Страница 32. |
|
Рисунок 15: Система ГТС-35. Установка панели из композита кассетного типа.
|
| Страница 33. |
Рисунок 16: Система ГТС-35V. Установка панели из композита кассетного типа.
|
| Страница 34. |
Рисунок 17: Система ГТС-35. Горизонтальный разрез по наружному углу здания.
|
| Страница 35. |
Рисунок 18: Система ГТС-35. Горизонтальный разрез по внутреннему углу здания.
|
| Страница 36. |
Рисунок 19: Система ГТС-35. Вертикальный разрез по парапету.
|
| Страница 37. |
Рисунок 20: Система ГТС-35. Вертикальный разрез по цоколю.
|
| Страница 38. |
Рисунок 21: Система ГТС-35. Вертикальный разрез по карнизу.
|
| Страница 39. |
Рисунок 22: Система ГТС-35. Горизонтальный разрез по окну (сбоку).
|
| Страница 40. |

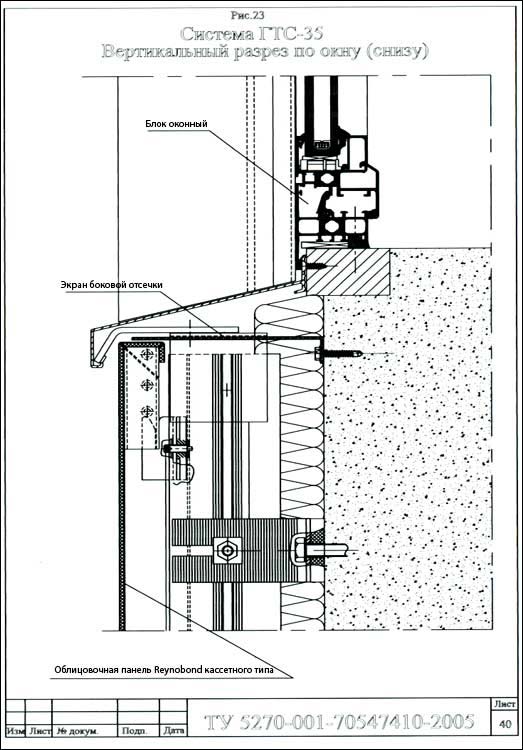

Рисунок 23: Система ГТС-35. Вертикальный разрез по окну (снизу).
|
