Каталог: Светодиодные модули (кластеры)

 См. также:  Светодиодные линейки и ленты
  Блоки питания и контроллеры для светодиодных изделий

Содержание:

Общая информация


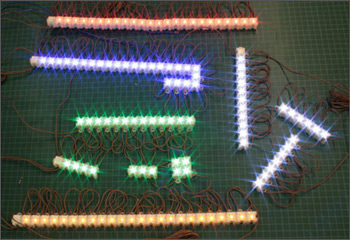

Светодиодные модули (кластеры) с различными размерами, конфигурацией, степенью защиты и типом светодиодов - это универсальные источники света. Компактные размеры светодиодных модулей позволяют применять их в условиях ограниченного пространства. Кластеры быстро соединяются в шлейф, легко монтируются на поверхности любым доступным способом (клей, саморезы, скотч).

Система светодиодных модулей адаптируется практически под любую осветительную задачу. Для акцентной подсветки могут использоваться светодиоды с узким лучом света, а для заливающего равномерного освещения - светодиоды с широким углом рассеивания света.

Светодиодные кластеры активно применяются при изготовлении наружной рекламы - для внутренней подсветки объемных элементов, контражурной и торцевой засветки. Применение светодиодных модулей в световой рекламе позволяет значительно снизить вес конструкции, повысить безопасность изделия и свести к минимуму затраты на обслуживание рекламных объектов. Возможны любые комплексные решения для внутренней и наружной подсветки различных рекламных носителей: от точечной подсветки P.O.S.-материалов до светодиодного освещения стандартных придорожных щитов городской рекламы. Наиболее распространенная область применения светодиодов в наружной рекламе - это прямая замена неона светодиодными модулями для внутренней подсветки объемных букв и коробов. Небольшая, по сравнению с неоном, потребляемая мощность, заметно больший срок службы, удобство монтажа и высокая прочность делают светодиодные кластеры лучшей альтернативой неоновым трубкам в разнообразных конструкциях наружной рекламы и декоративной подсветки. По отношению к люминесцентным лампам светодиодная светотехника также имеет преимущества: легкость управления, возможность работы в импульсном режиме и при отрицательных температурах.

Также светодиодные модули получили широкое распространение в интерьерной подсветке - контражур, подсветка ниш, мебели, потолков, аквариумов и т.п. Широко используются в дизайне технических устройств, например, в моддинге компьютеров и при тюнинге автомобилей.


SMD (surface mounted device) светодиоды - светодиоды, изготовленные по современной технологии, предназначенные для монтажа на поверхность печатной платы, а не в отверстия. Отличаются высокой надежностью и длительным сроком службы.

Многокристальные светодиоды - в одном корпусе размещается сразу несколько кристаллов, что обеспечивает в несколько раз больший световой поток при одинаковых габаритных размерах. Могут быть монохромными или полноцветными (RGB), последние позволяют формировать любой оттенок свечения (в том числе и белый), как результат смешения трех цветов.

Super Flux - однокристалльные светодиоды повышенной яркости. Другие названия и аналоги: "Пиранья", High Flux, Spider, UFO. За счет особой конструкции корпуса имеют повышенную устойчивость к ударам и вибрации, длительный срок службы.


1 LED светодиодные модули (кластеры)


Светодиодные модули 1LED 2835

наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль ACL 1х2835 W Trans


 Описание:
Светодиодные модули представляют собой герметичные блоки, содержащие один светодиод высокой яркости типа SMD 2835 расположенный под поликрбонатной рассеивающей линзой. Влагостойкий корпус модуля изготовлен из специального, теплопроводящего материала и имеет удобный крепежный элемент. Модули соединены между собой гибким четырехжильным проводом в гирлянды по 20 штук. Расстояние между центрами модулей в цепи 140 мм , продажа от 1 шт

Применение:
Модули предназначены для подсветки объемных букв и световых коробов толщиной от 60 мм. Они являются лучшей альтернативой люминесцентным лампам, так как значительно экономят энергоресурсы.

Гарантия:  гарантийный срок на данное изделие - 36 месяцев

Технические характеристики светодиодных модулей
Цвет светодиода Белый
(White)
Цветовая температура 6500 k
Яркость 55 Лм
Мощность 0.55 W
Тип светодиода SMD 2835
Входное напряжение 12 V
Угол рассеивания 170 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 68
Габаритные размеры 31 х 16 х 8 мм
Расстояние между модулями в цепи 140 мм




Светодиодные модули 1LED 3535 для торцевой подсветки

наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты






Описание:
Модуль торцевой подсветки!!!
2,8W

Модули устанавливаются НА МЕТАЛЛИЧЕСКИЕ торцы световых коробов напротив друг друга на расстоянии до 1200 мм. Модули соединены между собой гибким четырехжильным проводом в гирлянды по 15 штук. Расстояние между центрами модулей в цепи 155 мм , продажа от 1 шт

Гарантия:  гарантийный срок на данное изделие - 36 месяцев

Технические характеристики светодиодных модулей
Цвет светодиода Белый
(White)
Цветовая температура 7000-8000 k
Яркость 260 Лм
Мощность 2,8 W
Тип светодиода SMD 3535
Входное напряжение 12 V
Угол рассеивания 38 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 68
Габаритные размеры 45 х 33 х 13 мм
Расстояние между модулями в цепи 155 мм



2 LED светодиодные модули (кластеры)



Светодиодные модули 2LED 2835 Премиум на диодах Epistar
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль ACL-2x2835


Описание:
Светодиодные модули ACL-2x2835 представляют собой герметичные  блоки, содержащие два светодиода типа SMD 2835.
Влагостойкий корпус модуля изготовлен из специального теплопроводящего материала.
Модули соединены между собой гибким двужильным проводом в гирлянды по 20 штук, продажа от 1 модуля

Применение:
Модули предназначены для подсветки малых объемных букв и создания контражурной подсветки элементов наружной рекламы. Их малые габариты позволяют производить монтаж в элементы толщиной от 50 мм.

Преимущества:
Малые габариты (28х7,5х4мм) позволяет производить монтаж в самые компактные конструкции;
Равномерная засветка объемных элементов глубиной от 50 мм;
Высокая степень защиты, IP 65.

Гарантия:  гарантийный срок на данное изделие - 36 месяцев

Технические характеристики светодиодных модулей
Цвет светодиода Белый
(White)
Цветовая температура 7000-8000k
Яркость 20 Лм
Мощность 0.36 W
Тип светодиода SMD 2835 Epistar
Входное напряжение 12 V
Угол рассеивания 120 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65
Габаритные размеры 28 х 7.5 х 4 мм
Расстояние между модулями в цепи 84 мм
Рекомендуемая глубина размещения 50 - 120 мм.




Светодиодные модули 2LED 2835 Lens с линзами
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль SMD-2835-Lens


 Описание:
Светодиодные модули представляют собой герметичные блоки, содержащие два светодиода высокой яркости типа SMD 2835 расположенных под поликарбонатной рассеивающей линзой. имеют широкий угол излучения (160°);
Влагостойкий корпус модуля изготовлен из специального, теплопроводящего материала и имеет удобный крепежный элемент.
 Модули соединены между собой гибким четырехжильным проводом в гирлянды по 20 штук. , продажа от 1 шт

Применение:
Модули предназначены для подсветки объемных букв и световых коробов толщиной от 60 мм. Они являются лучшей альтернативой люминесцентным лампам, так как значительно экономят энергоресурсы.

Гарантия:  гарантийный срок на данное изделие - 36 месяцев

Технические характеристики светодиодных модулей
Цвет светодиода Белый
(White)
Цветовая температура 7500 k
Яркость 60 Лм
Мощность 0.72 W
Тип светодиода SMD 2835 Lens
Входное напряжение 12 V
Угол рассеивания 160 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 68
Габаритные размеры 50 х 15 х 8.6 мм
Расстояние между модулями в цепи 135 мм



Светодиодные модули 2LED 5050 Эконом
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль 2хSMD5050


 Описание
  • сверхъяркие светодиоды SMD с кристаллами 5050;
  • широкий угол излучения (120°);
  • пластиковый теплопроводящий корпус не позволяющий диодам перегреваться;
  • малый размер и легкий вес;
  • заливка герметизирующим компаундом обеспечивает надежную пыле- и влагозащиту (IP65) для уличного применения;
  • низкое энергопотребление;
  • светодиодные модули последовательно соединены в шлейф по 20 шт., продажа от 1 модуля;
  • светодиодный модуль может использоваться как в качестве отдельного изделия, так и в шлейфе;
  • стабильность работы и долгий срок службы;
  • цвет корпуса модуля – белый;
  • цвета светодиодов – белый;
  • гарантия 1 год.
Применение
  • для подсветки малых и средних объемных букв;
  • для контражурной подсветки элементов наружной рекламы.

Технические характеристики светодиодных модулей
Цвет светодиода Белый (White)
Цветовая температура 6000-7000 k
Яркость 30 Лм
Мощность 0.48 W
Тип светодиода SMD 5050
Входное напряжение 12 V
Угол рассеивания 120 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65
Габаритные размеры 48 х 15 х 4,5 мм

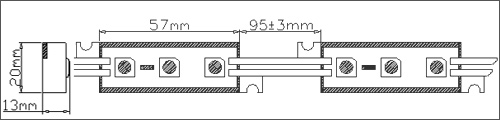

3 LED светодиодные модули (кластеры)

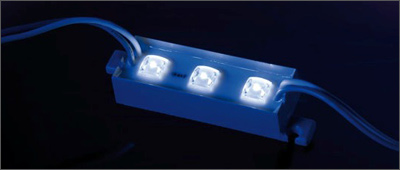

Светодиодные модули 3LED 2835

наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




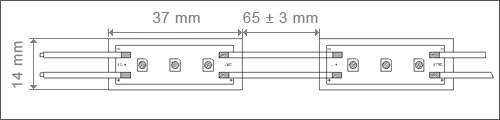

Светодиодный модуль ACL-3x2835 W


 Описание:
Светодиодные модули ACL 3x2835 представляют собой герметичные блоки, содержащие три светодиода типа SMD 2835. Влагостойкий корпус модуля изготовлен из специального теплопроводящего материала. Модули соединены между собой гибким двужильным проводом в гирлянды по 20 штук  Продажа от 1 шт.

Применение:
Модули предназначены для подсветки малых объемных букв и создания контражурной подсветки элементов наружной рекламы. Их малые габариты позволяют производить монтаж в элементы толщиной от 80 мм.

Преимущества:
Равномерная засветка объемных элементов глубиной от 80 мм;
Высокая степень защиты, IP 65.

Гарантия: гарантийный срок на данное изделие - 36 месяцев

Технические характеристики светодиодных модулей
Цвет светодиода белый ( White)
Цветовая температура 7000-8000 k
Яркость 90 Лм
Мощность 1 W
Тип светодиода SMD 2835 Epistar
Входное напряжение 12 V
Угол рассеивания 120 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65
Габаритные размеры 80 х 14 х 4 мм
Расстояние между модулями в цепи 110 мм




Светодиодные модули 3LED 2835-Lens с линзами

наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль SMD-2835-Lens


 Описание
  • сверхъяркие светодиоды высокой мощности SMD с кристаллами 2835;
  • широкий угол излучения (160°);
  • пластиковый теплопроводящий корпус не позволяющий диодам перегреваться;
  • малый размер и легкий вес;
  • заливка герметизирующим компаундом обеспечивает надежную пыле- и влагозащиту (IP68) для уличного применения;
  • низкое энергопотребление;
  • светодиодные модули последовательно соединены в шлейф по 20 шт., продажа от 1 модуля;
  • светодиодный модуль может использоваться как в качестве отдельного изделия, так и в шлейфе;
  • стабильность работы и долгий срок службы;
  • цвет корпуса модуля– белый;
  • цвета светодиодов –  белый;
  • гарантия 3 года.

Применение

  • для подсветки средних и  больших объемных букв;
  • для внутренней подсветки световых коробов от 100 до 200мм;
  • для интерьерной и декоративной подсветки.

Технические характеристики светодиодных модулей
Цвет светодиода  белый (White)
Цветовая температура 7500 k
Яркость 80 Лм
Мощность 0,72 W
Тип светодиода SMD 2835   Lens
Входное напряжение 12 V
Угол рассеивания 160 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 68
Габаритные размеры 74 х 15 х 8.6 мм
Расстояние между модулями в цепи 155 мм



Светодиодные модули 3LED 5630-Lens
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль ACL-3x5630-Lens


 Описание
  • сверхъяркие светодиоды высокой мощности SMD с кристаллами 5630 c линзами;
  • широкий угол излучения (160°);
  • пластиковый теплопроводящий корпус не позволяющий диодам перегреваться;
  • малый размер и легкий вес;
  • заливка герметизирующим компаундом обеспечивает надежную пыле- и влагозащиту (IP65) для уличного применения;
  • низкое энергопотребление;
  • светодиодные модули последовательно соединены в шлейф по 20 шт., продажа от 1 модуля;
  • светодиодный модуль может использоваться как в качестве отдельного изделия, так и в шлейфе;
  • модуль имеет отверстие для крепления;
  • стабильность работы и долгий срок службы;
  • цвет корпуса модуля– белый;
  • цвета светодиодов –белый;
  • гарантия 3 года.

Применение

  • для подсветки средних и  больших объемных букв;
  • для внутренней подсветки световых коробов от 100 до 200мм;
  • для интерьерной и декоративной подсветки.

Технические характеристики светодиодных модулей
Цвет светодиода Холодный белый (Cold White)
Цветовая температура 7000-8000 k
Яркость 105 Лм
Мощность 1.2 W
Тип светодиода SMD 5630  Lens
Входное напряжение 12 V
Угол рассеивания 160 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65
Габаритные размеры 80 х 15.5 х 4 мм
Расстояние между модулями в цепи 120 мм
Рекомендуемая глубина размещения 100 - 200 мм.

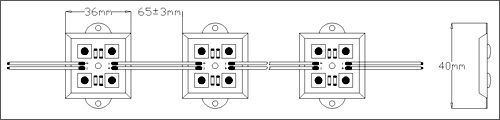

4 LED светодиодные модули (кластеры)



Светодиодные модули 4LED 5050 Премиум на диодах Epistar
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты




Светодиодный модуль LA-MFA002-04


 Описание
  • сверхъяркие светодиоды высокой мощности SMD с кристаллами 5050 Epistar;
  • широкий угол излучения (120°);
  • пластиковый теплопроводящий корпус не позволяющий диодам перегреваться;
  • малый размер и легкий вес;
  • заливка герметизирующим компаундом обеспечивает надежную пыле- и влагозащиту (IP65) для уличного применения;
  • низкое энергопотребление;
  • светодиодные модули последовательно соединены в шлейф по 20 шт., продажа от 1 модуля;
  • светодиодный модуль может использоваться как в качестве отдельного изделия, так и в шлейфе;
Применение
  • для внутренней подсветки объемных букв больших размеров;
  • для внутренней подсветки больших световых коробов.

Технические характеристики светодиодных модулей
Цвет светодиода Белый
(White)		 Красный
(Red)		 Синий
(Blue)		 Зеленый
(Green)		 Желтый
(Yellow)
Цветовая температура 7000-8000k 620-630k 465-475k 520-530k 585-595k
Световой поток 80 Лм 16 Лм 10 Лм 40 Лм 14 Лм
Мощность 1 W
Тип светодиода SMD 5050 Epistar
Входное напряжение 12 V
Угол рассеивания 120 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65
Габаритные размеры 37 х 41 х 5.7 мм
Расстояние между модулями в цепи 181 мм
Рекомендуемая глубина размещения 50 - 200 мм.


Светодиодные модули 4LED 5050 Эконом
наличие
и цены
скачать
прайс лист
запрос
на поставку		 QuaLED, светодиодные модули, сертификаты






Описание
  • сверхъяркие светодиоды SMD с кристаллами 5050;
  • широкий угол излучения (120°);
  • пластиковый теплопроводящий корпус не позволяющий диодам перегреваться;
  • малый размер и легкий вес;
  • заливка герметизирующим компаундом обеспечивает надежную пыле- и влагозащиту (IP65) для уличного применения;
  • низкое энергопотребление;
  • светодиодные модули последовательно соединены в шлейф по 20 шт., продажа от 1 модуля;
  • светодиодный модуль может использоваться как в качестве отдельного изделия, так и в шлейфе;
  • стабильность работы и долгий срок службы;
  • цвет корпуса модуля – белый;
  • цвета светодиодов – белый;
  • гарантия 1 год.
Применение
  • для внутренней подсветки объемных букв больших размеров;
  • для внутренней подсветки больших световых коробов.

Технические характеристики светодиодных модулей
Цвет светодиода белый ( white)
Цветовая температура 6000-7000 k
Яркость 60 Лм
Мощность 0.96 W
Тип светодиода SMD 5050
Входное напряжение 12 V
Угол рассеивания 120 градусов
Температура эксплуатации От – 20 до + 60
Степень защиты IP 65

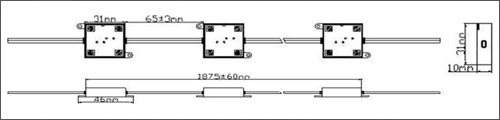

Габаритные размеры 37 х 37 х 5 мм



Рекомендации по установке, подключению и эксплуатации


Рекомендации по хранению и транспортировке.

  1. Хранение модулей в запечатанной упаковке.
  2. Открывать упаковку непосредственно перед использованием.
  3. Не допускать сдавливания, ударов и повреждения линз в процессе транспортировки, хранения и эксплуатации.
  4. Температура хранения -200 +600 С



Рекомендации по установке и подключению.

  1. Работы по установке и подключению модулей должны производиться квалифицированным персоналом с соблюдением правил этой инструкции. Нарушение правил установки и подключения может быть причиной неправильной работы модулей и сокращения срока их службы.
  2. Для питания светодиодных модулей должны использоваться стабилизированные по напряжению 12 ±0.5 В, источники, с защитой от короткого замыкания. Если напряжение не соответствует указанному диапазону – модули выйдут из строя.
  3. При подключении строго соблюдайте полярность, нарушение полярности может привести к выходу из строя изделия. Провод с отметкой «+» должен быть соединен с положительной клеммой блока питания, с отметкой «-» с отрицательной.
  4. Оголенные провода необходимо изолировать.
  5. Перед подключением убедитесь в правильности подбора энергопотребления модулей и соедините с соответствующим блоком питания. Суммарное электропотребление модулей не должно превышать 80% от указанной мощности блока питания.
  6. Если Вы используете для установки модулей клей или двусторонний скотч, то удостоверьтесь, что он обеспечит надежное крепление к поверхности. Не используйте клеи, содержащие ацетон.
  7. Проложите основные провода питания и соедините с отдельными линиями светодиодов. Убедитесь, что количество модулей, соединенных в одну линию не превышает рекомендуемое - 20 шт.
  8. Если светодиодные модули необходимо установить отдельно от источника питания, длина соединяющих проводов не должна превышать 5 метров. Для расчета сечения соединяющих проводов воспользуйтесь следующей таблицей:

    Потребляющая мощность (Вт) Ток (А) Диаметр сечения (мм)
    12 1 0.75
    24 2 1
    48 4 1.5
    72 6 2
    100 9 2.5


    Поиск и устранение неисправностей.


    Светодиоды мигают. Недогрузка (подключено слишком маленькое количество модулей). Убедитесь, что суммарное энергопотребление модулей составляет не менее 15% от мощности блока питания.

    Перегрузка (подключено слишком большое количество модулей). Убедитесь, что суммарное энергопотребление модулей не превышает 80% от мощности блока питания.

    Светодиоды светят слишком тускло. Перегрузка (подключено слишком большое количество модулей). Убедитесь, что суммарное энергопотребление модулей не превышает 80% от мощности блока питания.

    Количество модулей в одной линии превышает допустимое значение. Убедитесь, что количество модулей в одной линии не превышает допустимое значение.

    Некоторые буквы (сегменты) не светятся. Проверьте соединение с источником питания. Проверьте, правильно ли произведены соединения проводов: красный провод к красному, черный к черному.

    Все буквы потухли. Скачек напряжения в сети. Сработала защита блока питания. Проверьте предохранитель. Выключите и включите заново рычаг предохранителя.

    Короткое замыкание. Отключите источник питания и устраните короткое замыкание.

    На лицевой поверхности буквы появились тени. Установленный в корпус вывески блок питания препятствует рассеиванию света. Проверьте, не прикреплены ли модули слишком близко к источнику питания. В случае необходимости установите блок питания рядом с вывеской.


 См. также:  Светодиодные линейки и ленты
  Блоки питания и контроллеры для светодиодных изделий


НОВОСТИ КАТАЛОГ ЦЕНЫ И НАЛИЧИЕ КОНТАКТЫ ТЕХНОЛОГИИ О КОМПАНИИ СЕРТИФИКАТЫ
    Rambler's Top100
Рейтинг@Mail.ru
© Гельветика 2002-2015 г.
Использование материалов без письменного согласия компании Гельветика запрещено.
  Яндекс.Метрика   Яндекс цитирования
